概要
●ツインガセット
◇M16のブレース仕様（M12/M14も取付可能）
◇ＪＩＳブレース保証荷重時の接合部残留変形を最小限に抑えブレース性能を最大限にひきだします
□使用条件
・取付可能なブレースサイズ：M16のブレース仕様（M12/M14も取付可能）
・ブレースとガセットの接合ボルト：M16x1本*1
・ガセットと木材の接合ボルト：M16x4本*2
*1 ブレース接合ボルトはJIS B 1186 2種高力ボルト(F10T)などの当該JIS規格に特定されたボルトを使用してください
*2 木材接合ボルトはJIS B 1180 強度区分4.6以上を使用してください
●シングルガセット
◇Ｍ12のブレース仕様で在来軸組工法の小規模住宅に対応します
□使用条件
・取付可能なブレースサイズ：M12のブレース仕様
・ブレースとガセットの接合ボルト：M16x1本*1
・ガセットと木材の接合ボルト：M12x3本*2
*1 ブレース接合ボルトはJIS B 1186 2種高力ボルト(F10T)などの当該JIS規格に特定されたボルトを使用してください
*2 木材接合ボルトはJIS B 1180 強度区分4.6以上を使用してください
種類・型番

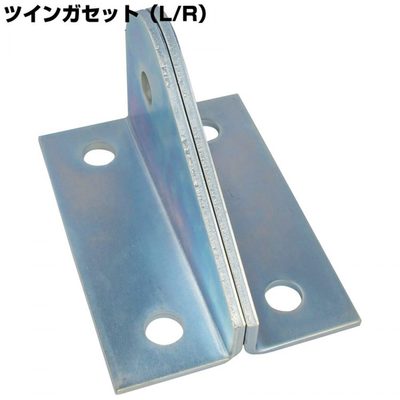

ツインガセット（L/R)
商品コード：38830
パッケージ：ケース
入数：1セット
板厚：6ｍｍ
シングルガセットL
商品コード：38821
パッケージ：ケース
入数：1
板厚：6ｍｍ
シングルガセットＲ
商品コード：38822
パッケージ：ケース
入数：1
板厚：6ｍｍ
□材質：JIS G 3101 SS400または相当材 t=6
□表面処理：JIS H 8610(電気亜鉛めっき) Ep-Fe/Zn5/CM1
＊各種めっき・塗装に対応しています。下記の処理に関しましては別途お問い合わせ下さい。・有色クロメート ・三価クロメート ・溶融亜鉛めっき ・カチオン電着
＊注意：▽木質構造材にブレース（建築用ターンバックル）を使用する際は、仕口の接合強度十分に確保してください。特に小梁側にガセットを使用する際は、仕口に十分なせん断耐力の確保が必要となります。
