表面スッキリ!突出が少ない六角カムロック

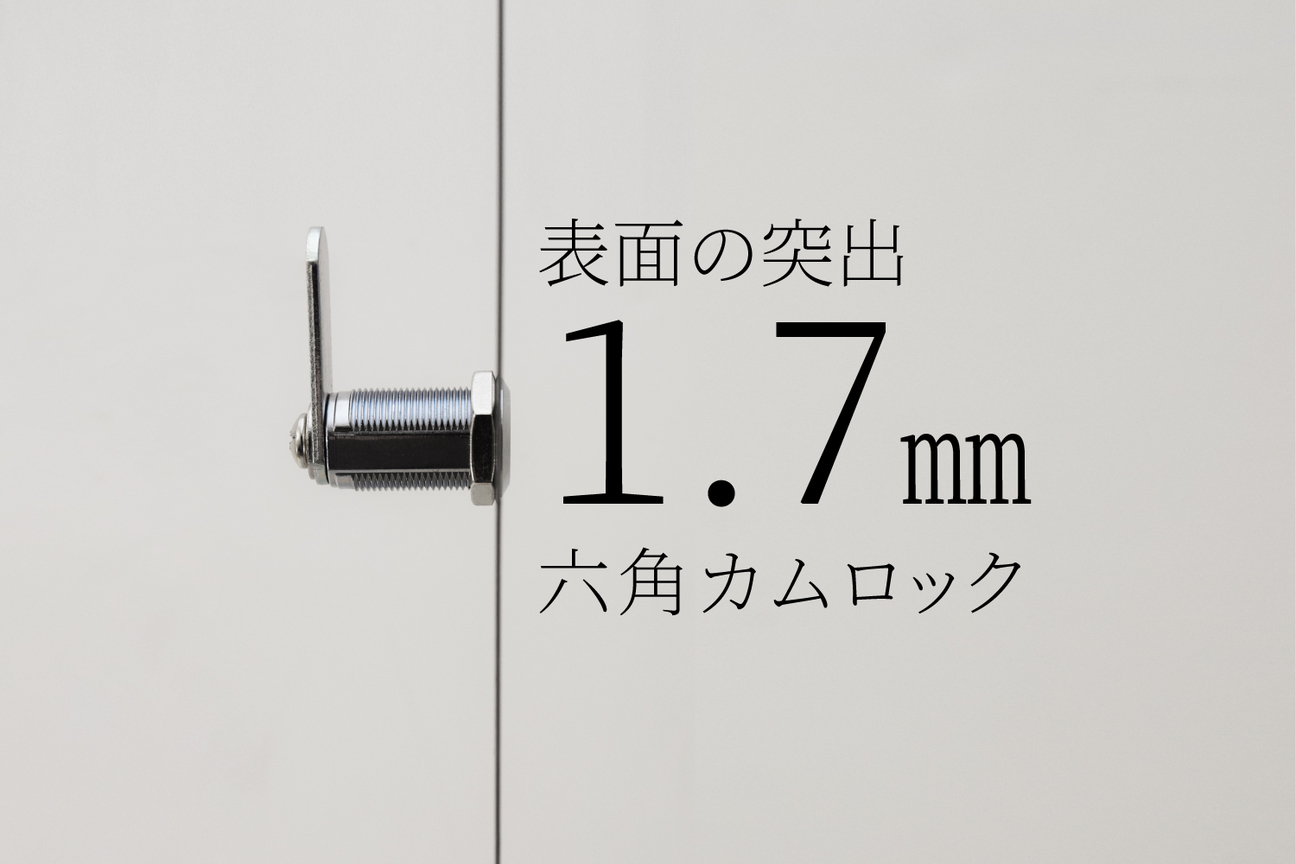

突出は最大1.7㎜で扉のデザインの邪魔をしない六角カムロック

ポイント

  1. 表面に突出の少ない(最大1.7 ㎜)デザイン
  2. 扉正面から見えるのはハンドル差込穴のみ。(枠入れ仕様、穴あけ仕様の場合)
  3. 別売り品との併用で取り付け方法が選べる

概要

平面ハンドルや蝶番等の金物を意匠的に見せたくないといった、「極力隠したい意向」がニーズが高まっております。タワー型マンション・ホテル・病院・公共施設などにおいて、ここ数年、中廊下の連装点検口などでカラー鋼板や石張りなど、意匠を重視される傾向が増えております。
六角カムロックは意匠性を損なわないよう、扉表面からの出っぱりを極力抑えたカムロックです。

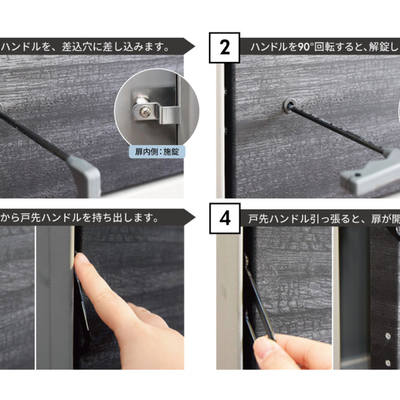

また、別売り品を併用することで、扉表面からはハンドル差込穴のみしか見えない仕様で取り付けることも可能です。
またクリック感があり、施・解錠位置が分かりやすい機構となっています。

取り付け方法は3パターン
①通常通りに取り付ける仕様…扉表面にカムロックは見えますが、突出は最大1.7㎜ととても少なく目立ちません。
②扉裏取付仕様…別売り品を併用。扉表面に見えるのはハンドル差込穴のみとなります。
③枠入れ仕様…別売り品を併用。扉表面には何も見えません。枠と扉の隙間にハンドル差込穴があります。

デザイン性の高い空間の邪魔をしないカムロック、ぜひご検討下さい。

種類・型番

【品番】L-240
【品名】六角カムロック
【材質】亜鉛ダイカスト(ZDC)
【仕上げ】クロームメッキ仕上
【使用例】点検口扉、ガスチャンバー

【別売り関連製品】
・L-587HD-A(購入必須)
・H-312-SUS(購入必須)
・L-240TA 扉裏取付アングル
・L-240WM 扉側受け金具
・L-240WP 枠側プレート
・L-240WA 枠入取付アングル

備考
