ジョー・プリンス竹下

扉表面すっきり!扉裏への取り付けで隠れる蝶番

用途に合わせて選べるB-160シリーズ

ポイント

  1. 扉のデザイン性を損なわない。隠れた名品
  2. 現場での作業効率アップ
  3. 2.3㎜ライナー不要の寸法設計

概要

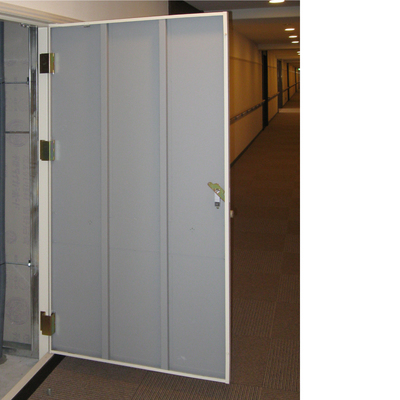

オフィスビルや商業施設、集合住宅などの設備などで、ひっそりと活躍している裏蝶番。
扉の裏側に取付けることで、扉のデザイン性を損なわず扉表面をスッキリと魅せることができます。
B-160シリーズは、ノーマルなタイプの他にステンレス製やカブセ扉対応のものもあり、用途に合わせた蝶番をお選び頂けるよう豊富に取りそろえております。バネ入りで扉が自動で閉まる自閉式タイプもご用意しております。
※一覧は画像4枚目をご覧ください。

●現場での作業効率アップ
ピンが抜けおちないカシメ設計によって軸と羽本体がばらばらにならず、左右勝手を選ばないため、
作業をスピーディーに進めることが出来ます。

●2.3㎜ライナー不要の寸法設計
2.3㎜ライナーが要らない規格によってライナーを装着する手間とコストを省いています。
手間とコスト、無駄を省きながらも、ライナー取り付け時同様の強度を発揮しています。

また、弊社のピボットヒンジと併用することで扉のたわみを防止し、大型扉(扉サイズH2100以上)への対応も可能です。※別途お問い合わせください。

弊社の裏蝶番シリーズをぜひお試しください!

種類・型番

【品番】B-160/B-160B/B-160-SG/B-160B-SG/B-160H/B-160BH/B-161/B-161B
【品名】 鉄クロメート裏蝶番/鉄クロメート自閉式裏蝶番(B)
【材質】熱間圧延鋼板(SPHC)
【仕上げ】亜鉛メッキ有色クロメート処理(Ep-Fe/ZnCM2)

【品番】B-160-SUS/B-160B-SUS
【品名】 ステンレス裏蝶番/ステンレス自閉式裏蝶番(B)
【材質】ステンレス鋼(SUS-304)
【仕上げ】生地

【品番】B-170/B-170B/B-373
【品名】鉄クロメート裏蝶番/鉄クロメート自閉式裏蝶番(B)/鉄クロメート重量用裏蝶番
【材質】冷間圧延鋼板(SPHC)
【仕上げ】亜鉛メッキ有色クロメート処理(Ep-Fe/ZnCM2)

※大型扉への対応については別途お問い合わせください。
※取り付けネジは付属していません。別途ご用意ください。

備考

ご意見、ご質問等ございましたら、お気軽にお問合せ下さい。
